NF T54-116

Film-Pendelschlagtest

NF T54-116, eine französische Norm, beschreibt ein zuverlässiges Prüfverfahren zur Bewertung der Schlagfestigkeit von Kunststofffolien über Film-Pendelschlagtest. Das Verfahren misst die Energie, die bei der Perforation einer Filmprobe durch einen halbkugelförmigen, an einem Pendel befestigten Impaktor - auch als Pendelschlagwerk bezeichnet - aufgenommen wird. Pendelschlagversuch oder Perforameter-Methode.

In diesem Leitfaden werden die wichtigsten Verfahren der NF T54-116 und ihre Bedeutung für Pendelschlagfestigkeit von Kunststofffolien, und wie moderne Geräte wie das PIT-01 Folienpendelschlagwerk von Cell Instruments gewährleistet präzise und reproduzierbare Ergebnisse in Übereinstimmung mit der Norm.

Erklärung des Folienpendelschlagtests und des Spencer-Schlagtests

Die Folienpendelschlagwerk nach NF T54-116 verfügt über ein Pendel mit einer 38,1 mm halbkugelförmiger Kopf, die mit verschiedenen Gegengewichten belastet werden können, um maximale Energien im Bereich von 5 J bis 60 J. Der Test misst die Restenergie nachdem das Pendel die Probe getroffen und durchbohrt hat. Durch die Berechnung des Energieverlusts wird die absorbierte Energie bestimmt, die den Durchstoßwiderstand der Folie darstellt.

Diese Methode unterscheidet sich von der Spencer-Schlagversuch (ASTM D3420 Verfahren B), aber beide haben das gleiche Ziel: die Bewertung der Schlagfestigkeit der Folie bei hohen Dehnungsgeschwindigkeiten. Diese Normen sind entscheidend, um sicherzustellen, dass Kunststofffolien, die in Medizin, Lebensmittel, Bauwesen, oder Automobil Anwendungen in der Praxis nicht brechen können.

So funktioniert die Pendelschlagprüfung nach NF T54-116

Die Pendelschlagversuch gemäß NF T54-116 umfasst die folgenden Schritte:

Vorbereitung der Probe:
Zehn Exemplare mit den Maßen 20 cm × 20 cm werden aus verschiedenen Bereichen der Kunststofffolienrolle geschnitten. Die Dicke wird mit einem Mikrometer mit einer Auflösung gemessen, die der Dicke der Folie entspricht.
Konditionierung:
Die Testproben werden konditioniert bei 23 ± 2 °C mindestens zwei Stunden lang, um die Feuchtigkeit und das mechanische Verhalten zu stabilisieren.
Einrichtung des Geräts:
- Stellen Sie das Pendel auf die Nullstellung durch einen Pendelversuch ohne das Prüfmuster.
- Wählen Sie eine Aufprallenergie die gewährleistet, dass die Probe absorbiert zwischen 10% und 80% der Gesamtenergie des Pendels.
Testdurchführung:
- Sichern Sie die Probe mit einem pneumatisches Spannsystem um ein Verrutschen zu vermeiden.
- Den Schlagkörper über dem Prüfzentrum ausrichten und das Pendel loslassen.
- Die absorbierte Energie wird über eine Skala oder ein digitales Anzeigesystem angezeigt.
- Wiederholen Sie den Test für alle Proben.
Berechnung und Darstellung der Ergebnisse:
- Berechnen Sie für jeden Test den Perforationswiderstand nach folgender Formel:
  W/e, wobei
  W = absorbierte Energie (Joule)
  e = Schichtdicke im Aufschlagzentrum (Mikrometer)
- Aufzeichnung der durchschnittliche Energie, Standardabweichung, und qualitativer Ausfallmodus (spröde oder duktil).

Anwendungsfälle und industrielle Relevanz der Folienschlagzähigkeitsprüfung

Die Pendelschlagversuch wird häufig in Branchen eingesetzt, in denen Kunststofffolien mechanischen Belastungen ausgesetzt sind:

Flexible Verpackungen: Bewertung der Barrierebeständigkeit von Lebensmittel- und Pharmafolien.
Bauwesen: Messung der Durchstoßtoleranz von Membranen und Verbundumhüllungen.
Automobilindustrie und Luft- und Raumfahrt: Validierung der Robustheit von Innenlaminaten und leichten Verbundwerkstoffen.
Papier und Druck: Testen Sie beschichtete und beschichtete Substrate, die bei Hochgeschwindigkeitsvorgängen verwendet werden.

Prüfung nach den Richtlinien NF T54-116 stellt sicher, dass die Materialien die strengen Spezifikationen für Sicherheit, Benutzerfreundlichkeit und Konformität erfüllen - vor allem, wenn sie in die ASTM-Normen für die Schlagprüfung von Kunststoffen wie ASTM D3420 oder D1709.

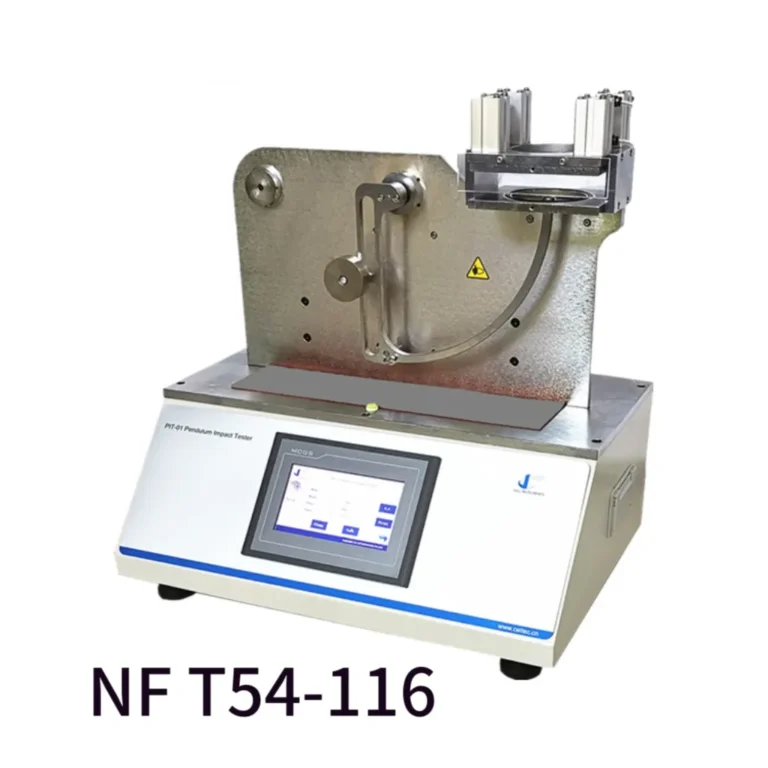

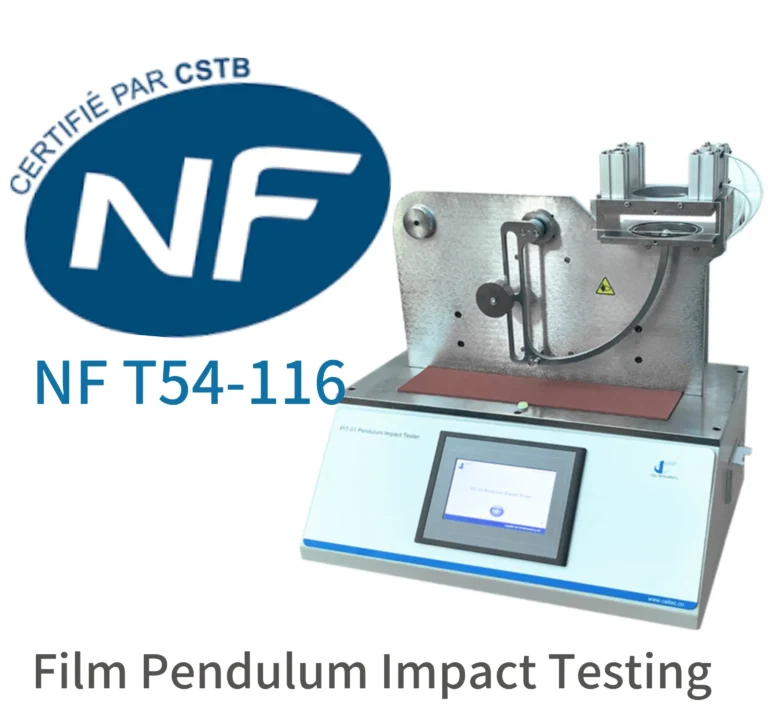

Vorteile der Verwendung des Pendelschlagwerks PIT-01

Um die NF T54-116 und verwandte Normen zu erfüllen, benötigen Labors und F&E-Teams ein Präzises, vielseitiges und benutzerfreundliches Folienpendelschlagwerk. Die PIT-01 von Cell Instruments wurde speziell für diese Anforderungen entwickelt.

Die wichtigsten Merkmale sind:

PLC + 7” HMI Touchscreen für intuitive Steuerung und Ergebnisanzeige in Echtzeit
Pneumatische Klemmung gewährleistet eine gleichmäßige und wiederholbare Befestigung
Automatisch auslösender Pendelmechanismus sorgt für gleichbleibende Testbedingungen
Konfigurierbare Energieniveaus von 1 J bis 5 J (optional bis zu 60 J)
Hochauflösende Energiesensoren mit 0,001 J Genauigkeit
Eingebauter Mikrodrucker und RS-232-Schnittstelle für den Export von Ergebnissen und die Integration von Berichten

Ob Sie nun eine Pendelschlagversuch Für Forschung und Entwicklung, Qualitätskontrolle oder Compliance-Audits vereinfacht das PIT-01 den Prozess und erhöht gleichzeitig die Zuverlässigkeit der Daten.

Vergleich der NF T54-116 mit anderen Kunststofffolien-Schlagprüfungen

Während NF T54-116 ist speziell zugeschnitten auf Perforationswiderstand Die Pendelmethode wird häufig neben anderen Normen verwendet:

ASTM D3420: Misst die Energie zum Durchstoßen von Kunststofffolien mit einem Pendel (Spencer Impact).
ASTM D1709: Mit einem frei fallenden Pfeil wird das Aufprallversagen bewertet.
ISO 7765-1: Eine globale Alternative für die Schlagfestigkeit von Dartpfeilen.

Jede Prüfmethode bietet eine einzigartige Sicht auf Filmzähigkeit, und bilden zusammen ein umfassendes Profil der Materialleistung unter verschiedenen Belastungsbedingungen.

Schlussfolgerung

NF T54-116 bietet einen strengen und zuverlässigen Rahmen für die Bewertung der Schlagfestigkeit von Kunststofffolien unter Verwendung einer Pendelschlagversuch. Durch die Simulation realer Durchstichereignisse hilft diese Methode den Herstellern, die Sicherheit, Leistung und Konformität von Materialien in einer Reihe von anspruchsvollen Branchen zu gewährleisten.

Ausgestattet mit dem PIT-01 Pendelschlagwerk von Cell Instruments können Prüfteams die NF T54-116 und verwandte Normen mit unübertroffener Präzision und Effizienz durchführen. Von der Verpackung bis zur Luft- und Raumfahrt sind genaue Daten zur Folienschlagzähigkeit der Schlüssel zu Produktqualität und Innovation.
